Схема подключения эбу м74. 5

[gilad]

Здравствуйте подскажите имеется опенбокс официальный эбу м74 шил без проблем много раз покупал готовый кабель для программирования для м 74 теперь нужно прошить м74 5 подойдёт ли колодка от м74 если нет может кто нибудь скинет схему подключения к м74. 5



[nancy -61333]

Подключка такая же.



[nancy -61333]

Делал комбиком. Готовым кабелем. Вместе с сканматик 2. Проблем небыло.



[gilad]

Интересно пробовал всяко не выходит на связь пробовал кайлайником и скамнатиком не выходит



[nancy -61333]

Прямое подключение к эбу ?



[gilad]

Да блок снял но подключение готовой колодкой для м74 а это м74 5 вот и задумался вдруг от м 74 может не подходит кабель подключения



[benito]

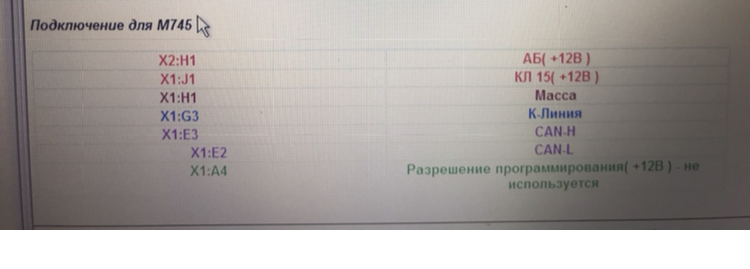

из справки опенбокс



[nancy -61333]

Проверте распин.
Делал приору с таким блоком. Кабелем от М74 готовым + сканматик 2.



[nancy -61333]

Делал комбилодером.



[richard -82666]

M74.5

«1» левый разъём, «2» правый разъём.

2:G2, 2:G3, 2:G4 Масса
2:H1, 2:H2 Неотключаемое питание (К30)
1:J1, 2:F2 Oтключаемое питание (K15)
1:G3 K‑Line
1:E2 CAN‑L
1:E3 CAN‑H



[gilad]

Все спасибо скамнатиком считал
