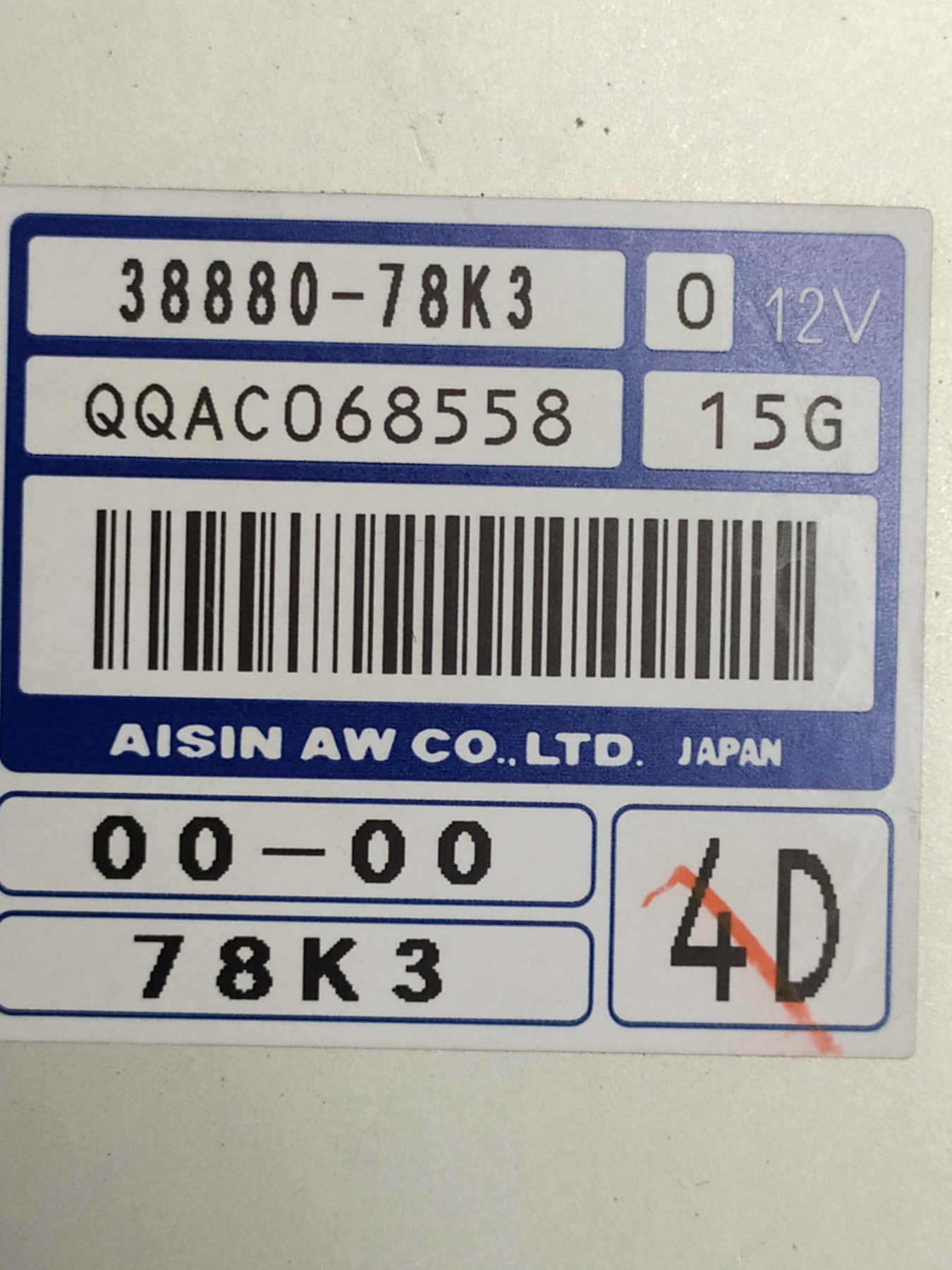

Suzuku Grand Vitara 2.4 2015г. TCM распиновка

Пришлось самому расписать, вот для подключения на столе:

--Назначение контактов TCM (АКПП) Suzuki Grand Vitara 2.4--

=================================================================================

Разъём E92

6 +12в через реле A/T relay чёрный-белый BLK/WHT
7 Can Low (OBD II 14) белый RED
17 Can High (OBD II 6) красный WHT
23 масса чёрный-коричневый BLK/ORN
24 +12в через предохранитель 10А белый WHT

==================================================================================

Разъём E93

1 масса чёрный-коричневый BLK/ORN
23 K-Line фиолетовый-белый PPL/WHT

==================================================================================


Обозначение цветов

BLK чёрный
WHT белый
RED красный
ORN оранжевый
PPL фиолетовый
YEL жёлтый
GRN зелёный
PNK розовый
GRN зелёный
BLU синий
BRN коричневый

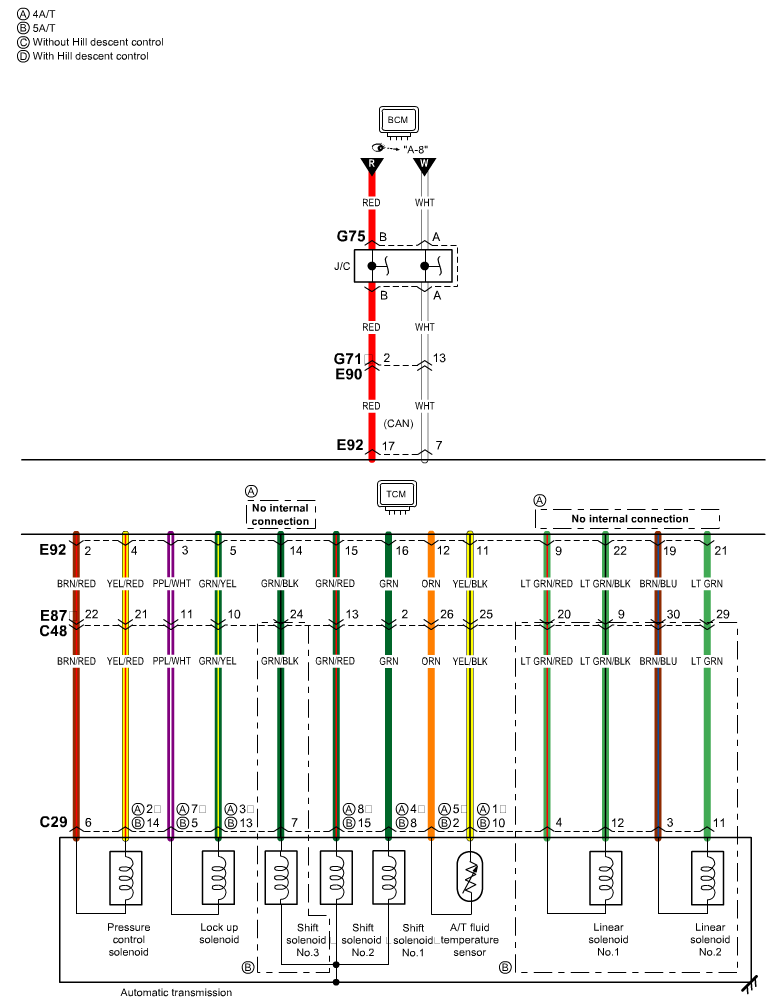

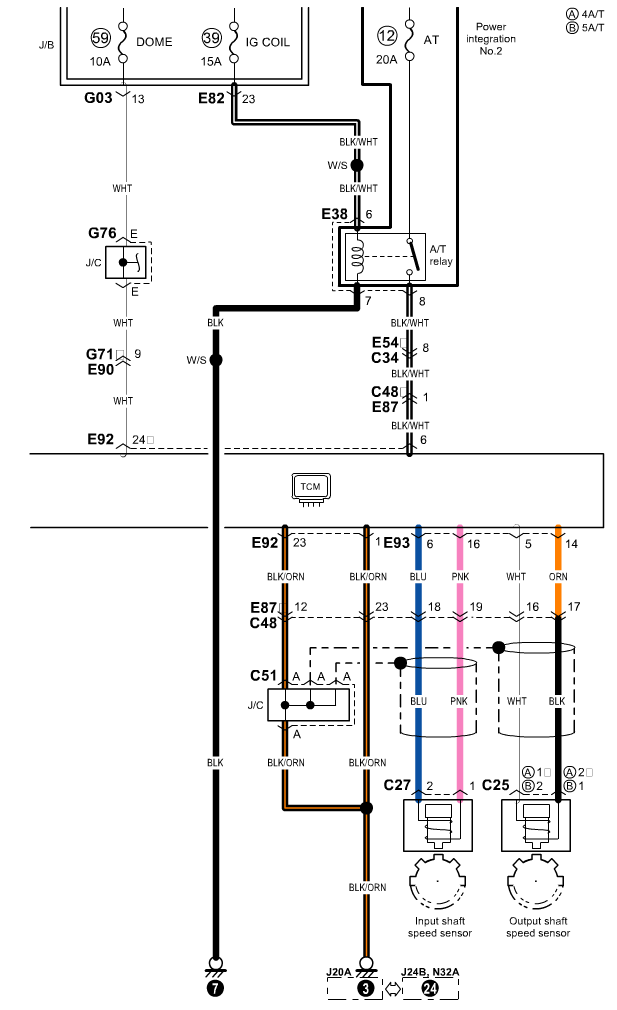

Немного схемы отличаются от реального авто, но в общем можно
взять за основу. Далее буду конкретно разбираться.

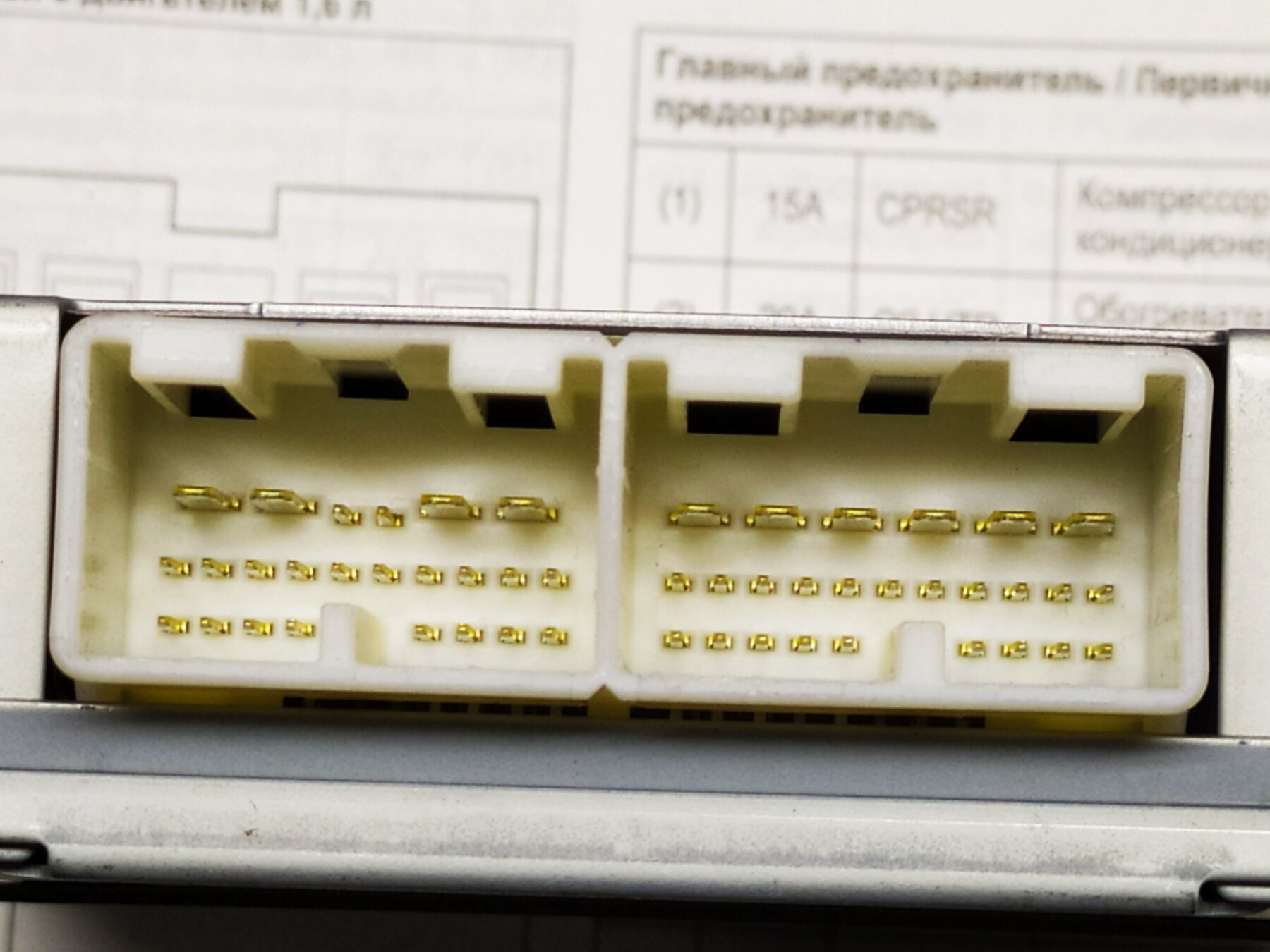

Вот исправленная проверенная распиновка (подключение на столе)
блока TCM (АКПП) Suzuki Grand Vitara 2.4 2015г.
Подключиться можно любым сканером для Suzuki и даже ELM327 OBD II.
Благодаря этому удалось избежать замены блока TCM.
Проблема оказалась в плохом контакте массы на кузове.

Разъём E92

1 масса чёрный-коричневый BLK/ORN на кузове масса 3 (24 ?)
23 масса чёрный-коричневый BLK/ORN на кузове масса 3 (24 ?)
6 +12в через реле A/T relay чёрный-белый BLK/WHT цепь питания от кл.зажигания ON
7 Can Low (OBD II 14) белый RED
17 Can High (OBD II 6) красный WHT
24 +12в через предохранитель 10А белый WHT цепь питания постоянно +12в

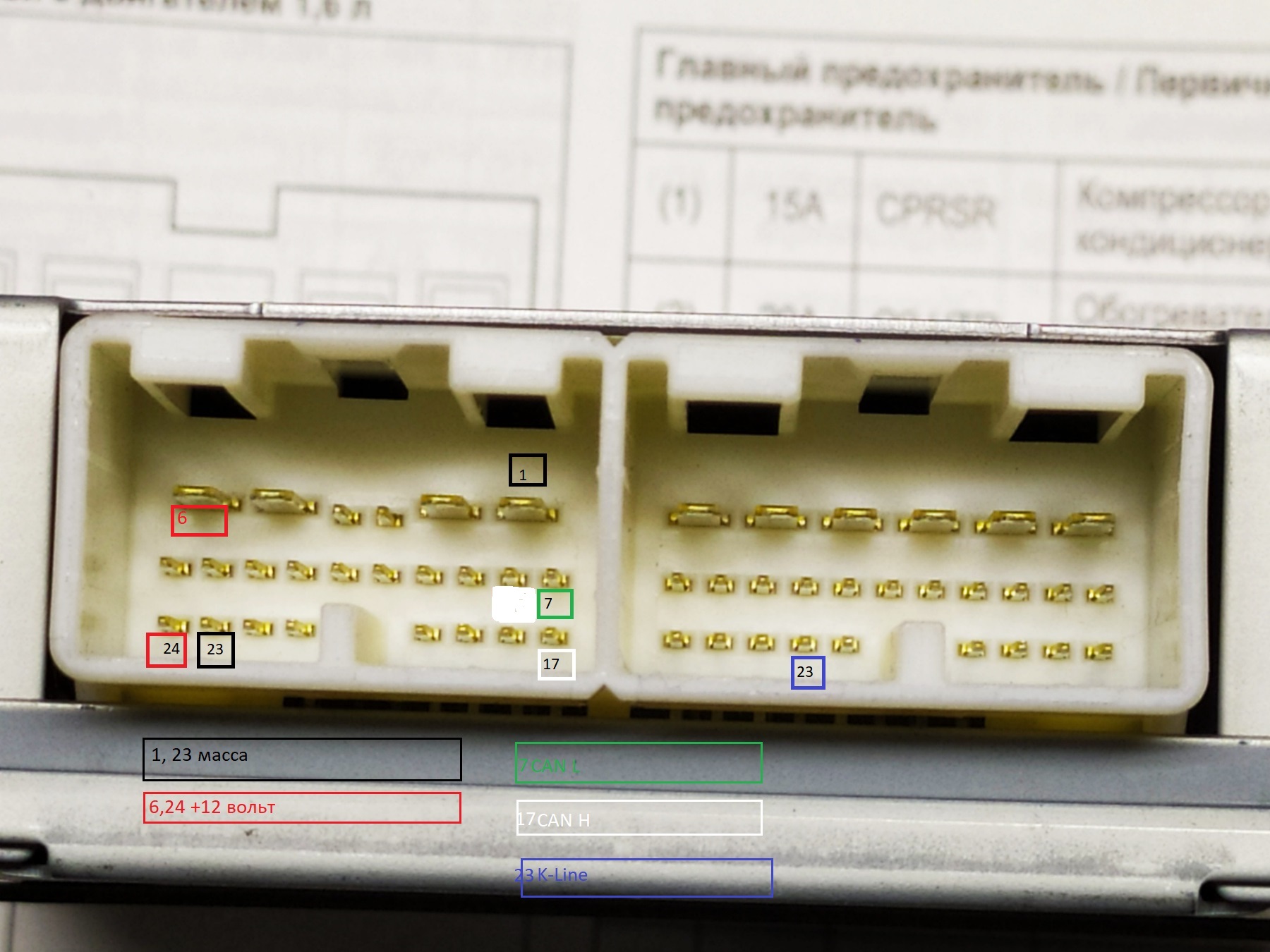

TCM-2 зазъём — копия.jpg
