Распиновка ЭБУ EMS2102

[ruth -41464]

Всём привет, подскажите кто знает распиновка этого ЭБУ EMS2102. Нужно распиновка управление кондицыонера. Спасибо за любой ответ



[joey -60927]



[ruth -41464]

Спасибо большое за ответ, знать бы точно какой пин , а то я не силён в электро схемах.



[joey -60927]

Вот твоя схема, я не глянул что двигатель 1.2 ты указал



[joey -60927]

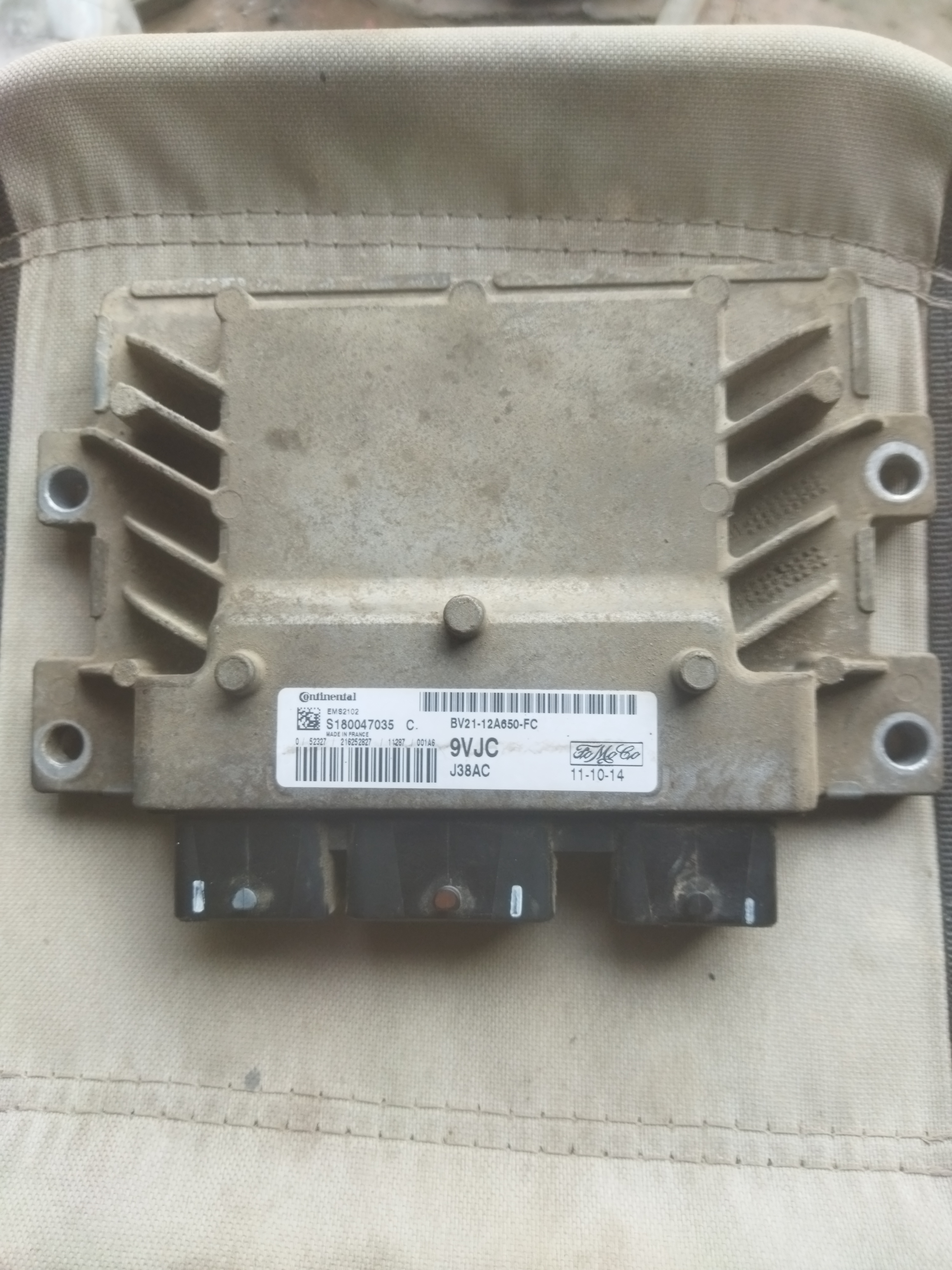

На нем три разъема, A,B,C. вот так как ты на фотке его держишь слева на право считай.



[joey -60927]



[ruth -41464]

Подскажите пожалуйста с чего начать считать просто не могу понять какие пины выходят на реле



[anita -33814]

Здравствуйте. Схема для какого разъёма? Т1 т2 т3



[joey -60927]

Парни ну вы прям совсем, резьемы имеют маркировку на схеме А,B,C что соответствует Т1, Т2, Т3.
Выход на сцепление компрессора эта разъем А=Т1 пин С1



[ruth -41464]

Огромнейшее спасибочки как сделаю отпишусь, ещё раз благодарю.
