Распиновка ЭБУ двигателя vw jetta 2017 MPI

  • Автор темы Автор темы jt
  • Дата начала Дата начала
jt

jt

New member
Приветствую всех! Нужна распиновка блока управления двигателем на vw jetta 2017 mpi CWVA вин код: XW8ZZZ16ZHN902455
Заранее благодарю всех откликнувшихся!
Блок ME17.5.26

Благодарю но мне нужна именно распиновка блока полная. Дело в том что я меняю разъем 60 контактный. И тут 6 проводов просто висят. В разъёме даже обрезки сняты

Вообщем нашел место где купил схему собрал. Но машинка троит. Когда запускаем двигатель машина нормально работает, потом она начинает троить беспорядочно. Первым делом посмотрел управление катушками, и форсунками все есть по порядку как положено. Прикладываю осциллограмму ДПКВ+ДПРВ+СИНХРОНИЗАЦИЯ ПЕРВОГО ЦИЛИНДРА правда осциллограмма сделана диамагом. Ошибок в ЭБУ кроме пропусков зажигания нету. Личное мнение что проблема с фазами на что дополнительно указывает синхронизация ДПРВ ДПКВ. Но почему тогда он работает иногда стабильно иногда как попало вот это понять не могу.

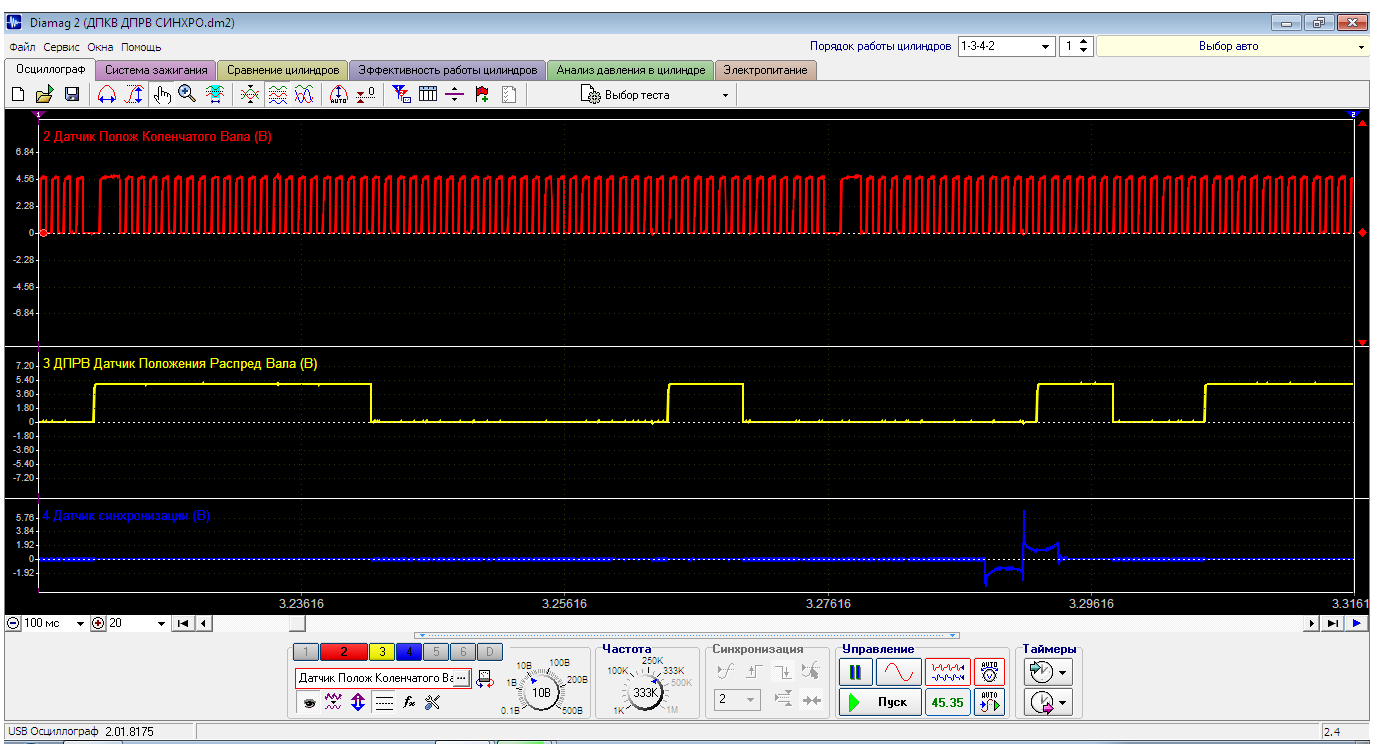

ДПКВ ДПРВ СИНХРО СКРИН.png

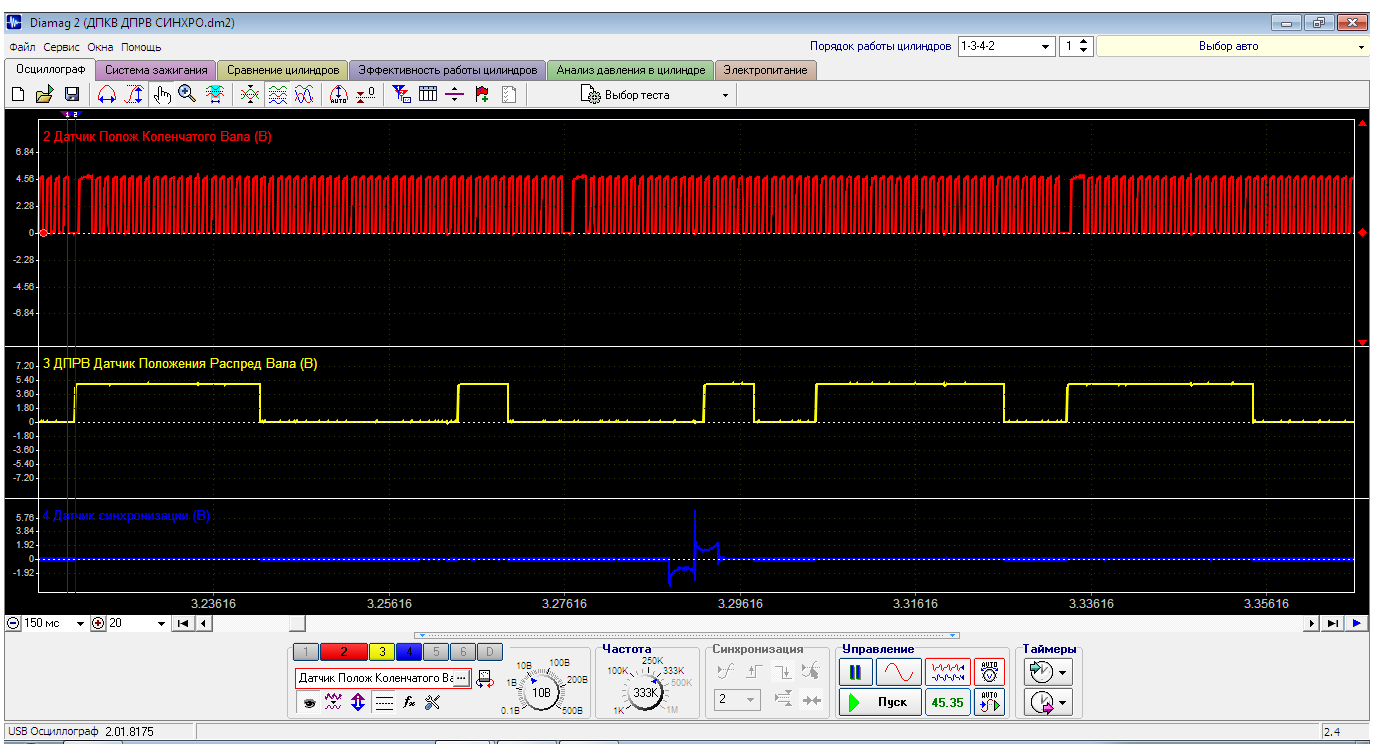

ДПКВ ДПРВ СИНХРО СКРИН2.png

так CSS сделайте (эффективность работы цилиндров). Картина будет горазда информативней. По датчику давления в цилиндре посмотрите фазы ГРМ, наполнение горшков и проходимость выпуска.

Анализ ДД (датчик давления в цилиндре): Фазы совпадают, метки в порядке, выпуск не забит.
